133,87 €
HT

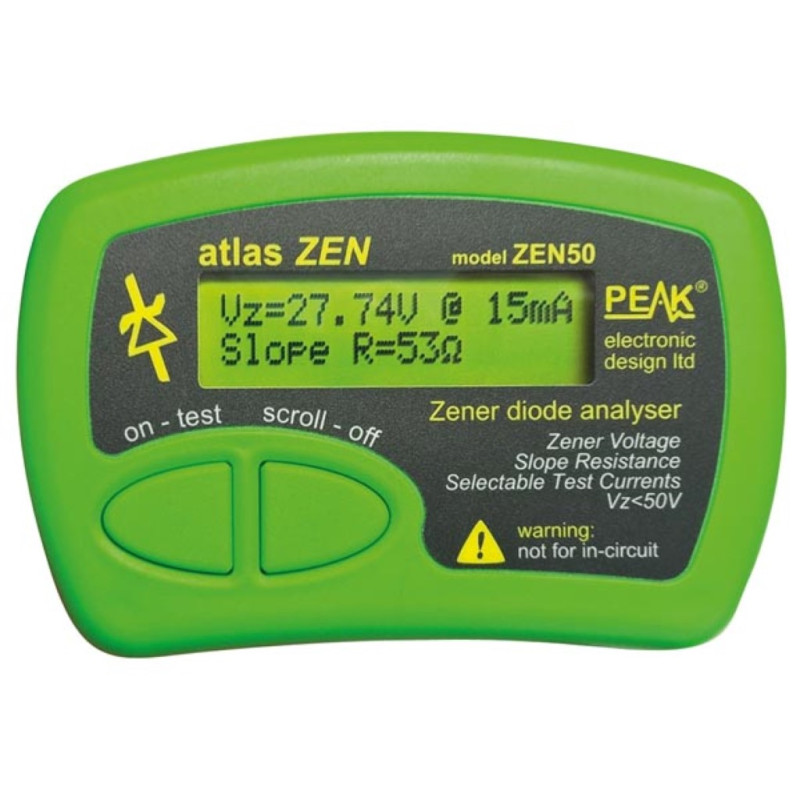

Atlas Zen - Analyseur de diodes Zener (0 - 50 V)
Velleman
Réf : ZEN50
EAN : 0850061273024
✓ Stock : 9
🔬 Caractéristiques techniques
Caractéristiques physiques
- Taille de la batterie IEC :
- AAA (LR03, R03, FR03, HR03, KR03, ZR03, 24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)
- Couleurs primaires :
- Vert
- Profondeur du produit :
- 70 mm
- Hauteur du produit :
- 103 mm
- Largeur du produit :
- 70 mm
- Poids Produit :
- 98 g
- Matériau :
- ABS
- Matériau supplémentaire :
- Verre,Métal
Propriétés électriques
- Tension minimale de la batterie :
- 0.9 V
- Tension nominale maximale de la batterie :
- 1.6 V
Composition chimique et des matériaux
- Composition de la batterie :
- Alcaline
Caractéristiques techniques et performances
- Specifications :
- <ul> <li>Résumé des spécifications à 20-25 °C (68-77 °F) sauf indication contraire</li> <li>Gamme de tension de la Zener (Vz) : 0,0 V - 50,0 V</li> <li>Courants d'essai nominaux (Iz) : 2mA, 5mA, 10mA, 15mA</li> <li>Précision du courant d'essai : ± 1 % ± 0,2 mA</li> <li>Précision de la mesure de la tension Zener : ± 1 % ± 40 mV</li> <li>Résolution de la mesure de la tension de Zener : 20 mV - 40 mV</li> <li>Précision de la fréquence d'essai : -1,5% ~ +1,5% <ul> <li>60 V DC pulsé satisfait la limite inférieure de 75 V(DC) pour la directive basse tension 2006/95/EC</li> </ul> </li> <li>Courant d'essai dans un court-circuit (pulsé) : 35 mA</li> <li>Cycle d'utilisation du courant d'essai : <ul> <li>min : 0.1%</li> <li>max : 5%</li> <li>typique : 1%</li> </ul></li></ul>
- Caractéristiques supplémentaires :
- <ul> <li>Mesure de la résistance de la pente : <ul> <li>Iz = 2 mA (plage de mesure de la résistance de pente) : 0-8000 Ohm</li> <li>Iz = 5 mA (plage de mesure de la résistance de pente) : 0-3200 Ohm</li> <li>Iz = 10 mA (plage de mesure de la résistance de pente) : 0-1600 Ohm</li> <li>Iz = 15 mA (plage de mesure de la résistance de pente) : 0-1000 Ohm</li> </ul> </li> <li>Résolution de la résistance de pente affichée : <ul> <li>Iz = 2 mA (résolution de la résistance de pente affichée) : 5 Ohm</li> <li>Iz = 5 mA (résolution de la résistance de pente affichée) : 2 Ohm</li> <li>Iz = 10 mA (résolution de la résistance de pente affichée) : 1 Ohm</li> <li>Iz = 15 mA (résolution de la résistance de pente affichée) : 1 Ohm</li> </ul> </li> </ul>
- Specifications extra extra :
- <ul> <li>Précision de la mesure de la résistance de la pente : <ul> <li>Iz = 2 mA (précision de la mesure de la résistance de pente) : ±1% ±10 Ohm</li> <li>Iz = 5 mA (précision de la mesure de la résistance de pente) : ±1% ±4 Ohm</li> <li>Iz = 10 mA (précision de la mesure de la résistance de pente) : ±1% ±2 Ohm</li> <li>Iz = 15 mA (précision de la mesure de la résistance de pente) : ±1% ±2 Ohm</li> </ul> </li> <li>Echelle de courant de la résistance de pente : (Iz-50%) à (Iz+50%)</li> <li>Méthode de mesure de la résistance de pente : <ul> <li>différenciation de la courbe qui s'adapte: : (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)</li> <li>taux de mesure : 3 Hz</li> <li>Période d'arrêt automatique : 60 sec.</li> </ul> </li> </ul>
- Température de fonctionnement maximale :
- 40 °C
- Température minimale de fonctionnement :
- 10 °C
- Informations détaillées :
- <ul> <li>teste les diodes Zener, les diodes d'avalanche, les VDR, les TVS, les chaînes de LED et bien plus encore (jusqu'à 50 V)</li> <li>Mesure la tension de claquage (0,00 V à 50,00 V) avec une résolution aussi fine que 20 mV</li> <li>Mesure la résistance de pente (jusqu'à 1 kO à 15 mA avec une résolution de 1O)</li> <li>Prend en charge la plupart des zeners, des diodes à avalanche et des diodes de référence de 0 V à 50 V</li><li>Idéal pour tester les VDR, les TVS et d'autres types de dispositifs de protection de la tension. </li><li>Courants de test sélectionnables : 2 mA, 5 mA, 10 mA, 15 mA</li> <li>Faible rapport cyclique du courant d'essai pour minimiser l'échauffement de votre composant, même lorsque vous testez à 50 V et 15 mA</li> </ul>
- Nombre de batteries :
- 1
- Indicateur de batterie faible :
- Oui
📐 Dimensions & poids
| Largeur | 20,00 cm |
| Hauteur | 13,80 cm |
| Profondeur | 3,00 cm |
| Poids | 154,0000 kg |
📦 Conditionnement
| Type d'emballage | Boîte |
| Quantité par carton extérieur | 40 |
🌍 Origine & douane : Pays : Royaume-Uni. Code douanier (HS) :
90308200✅ Conformité GPSR (Sécurité Générale Produits UE)
