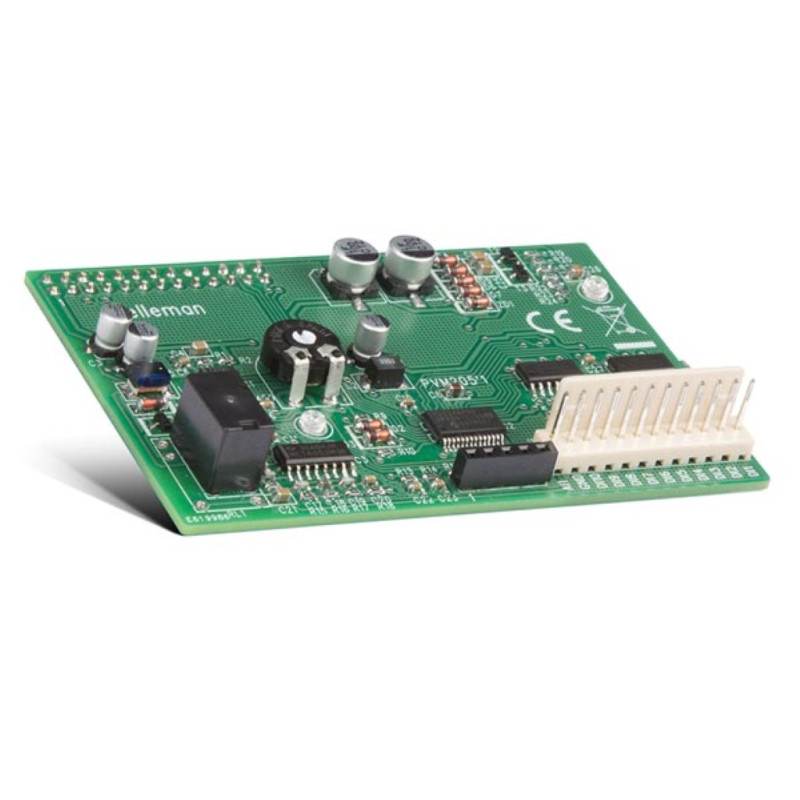

Oscilloscope et Logic Analyzer Shield pour Raspberry Pi

Review (0)

52,49 €

Vous avez un Raspberry Pi ? Ajoutez cette carte et vous aurez votre propre oscilloscope numérique à mémoire ! Toutes les caractéristiques d'un oscilloscope standard sont disponibles, ainsi que le code source pour vous permettre de développer votre propre application. En plus, vous aurez un analyseur logique à 10 canaux, l'instrument parfait pour le monitorage de signaux numériques.

Velleman

Réf : WPSH206

EAN : 5410329730277

✓ Stock : 73

🔬 Caractéristiques techniques

Caractéristiques physiques

Couleurs primaires :: Vert
Couleurs supplémentaires :: Gris
Couleurs supplémentaires détaillée :: Argent métallique
Profondeur du produit :: 3.8 cm
Hauteur du produit :: 3.8 cm
Largeur du produit :: 15.8 cm
Poids Produit :: 46 g

Caractéristiques techniques et performances

Niveau de compétence en codage :: 2
Niveau de compétence en électronique :: 3
Niveau de compétence en mécanique :: 1
Niveau de compétence en soudure :: non
Spécifications kits & modules :: <ul><li>oscilloscope :<ul><li>taux d'échantillonnage maximal : 1 MS/s</li><li>Bande passante de l'amplificateur d'entrée : 200 kHz (-3 dB)</li><li>les mesures peuvent être effectuées jusqu'à : 100 kHz</li><li>impédance d'entrée : 100kohm // 20pF</li><li>Tension d'entrée maximale : 30 Vp (AC + DC)</li><li>couplage d'entrée : AC+DC</li><li>Résolution AD : 8 bits</li><li>longueur d'enregistrement : 800 échantillons</li><li>modes d'exécution : exécution, simple</li><li>niveau de déclenchement réglable : en 254 étapes</li><li>plage de la base de temps : en 15 incréments de 5 s à 200 ms/division</li><li>plage de sensibilité d'entrée : en 6 étapes, de 100 mV/division à 5 V/division</li><li>sensibilité d'entrée : résolution d'affichage de 3 mV</li><li>lecture des marqueurs de temps et de tension</li><li>Lecture de fréquence (à travers des marqueurs)</li></ul></li></ul>
Spécifications extra kits & modules :: <ul><li>analyseur logique :<ul><li>Nombre de canaux : 10</li><li>longueur d'enregistrement : 10 × 800 échantillons</li><li>taux d'échantillonnage maximal : 1 MS/s</li><li>max. tension d'entrée : 5 VDC</li></ul></li></ul>

Installation et montage

Langues du manuel d'instructions :: anglais

📐 Dimensions & poids

Largeur	15,80 cm
Hauteur	15,50 cm
Profondeur	3,80 cm
Poids	74,0000 kg

📦 Conditionnement

Type d'emballage	Boîte
Quantité par carton extérieur	20

🌍 Origine & douane : Pays : Chine. Code douanier (HS) : 85299096
